關于箱式變壓器短路損壞的特征有哪些
文章來源:北京創聯匯通電氣 ????? 發布時間： 2020-09-22 09:44:44
導讀：箱式變壓器 抗短路,首要表現在一部分變壓器在遭受低于規矩強度的短路電流沖擊且保護速動下,仍然發生繞組變形,乃至絕緣擊穿。箱式變壓器JP柜美式變壓器配電柜高壓配電柜低壓配電

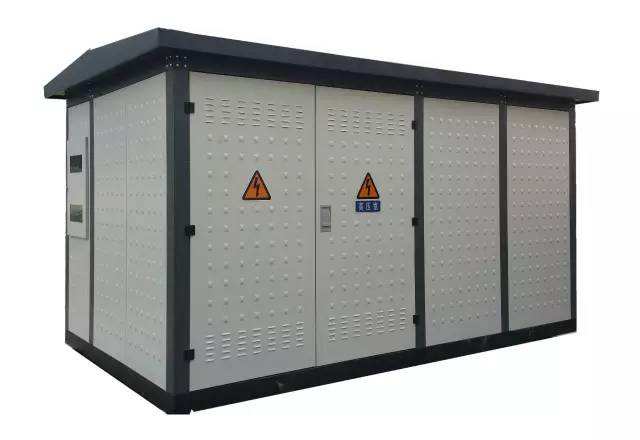

箱式變壓器抗短路,先要表現在一部分變壓器在遭受低于規矩強度的短路電流沖擊且保護速動下,仍然發生繞組變形,乃至絕緣擊穿。箱式變壓器JP柜美式變壓器配電柜高壓配電柜低壓配電柜箱式變壓器短路損壞的先要辦法依據這些年的變壓器因出口短路而發生損壞的情況，箱式變壓器在短路缺點時，其損壞先要有以下幾種特征及發生的原因。
1、軸向失穩
這種損壞先要是在輻向漏磁發生的軸向電磁力效果下，導致變壓器繞組軸向變形，該類事端占整個損壞事端的52.9%。端部漏磁場除軸向重量外。還存在輻向重量。二個方向的漏磁所發生的組成電磁力致使內繞組導線向內翻轉。外繞組向外翻轉。這種損壞往往是因為箱式變壓器軸向力過大或存在其端部支撐件強度、剛度不行或裝置有缺點。
2、線餅上下曲折變形
這種損壞是因為兩個軸向墊塊間的導線在軸向電磁力效果下，因彎矩過大發生永久性變形，一般兩餅間的變形是對稱的。
3、繞組或線餅坍毀
這種損壞是因為導線在軸向力效果下，互相揉捏或碰擊，導致歪斜變形。假設導線原始稍有歪斜，則軸向力促進歪斜添加，嚴峻時就坍毀；導線高寬比例大，就愈簡略引起坍毀。箱式變壓器端部漏磁場除軸向重量外，還存在輻向重量，二個方向的漏磁所發生的組成電磁力致使內繞組導線向內翻轉，外繞組向外翻轉。
